Dell-md3820i存储阵列的配置管理及使用

Linux 迷途小书童 4年前 (2019-12-05) 4936次浏览 0个评论

软硬件环境

  • Dell md3820i存储阵列
  • Ubuntu 16.04 x64
  • Windows 10

前言

最近到了台Dell md3820i的存储阵列,趁着这机会学习了下它的配置管理及使用,形成此文。

md3820i配置

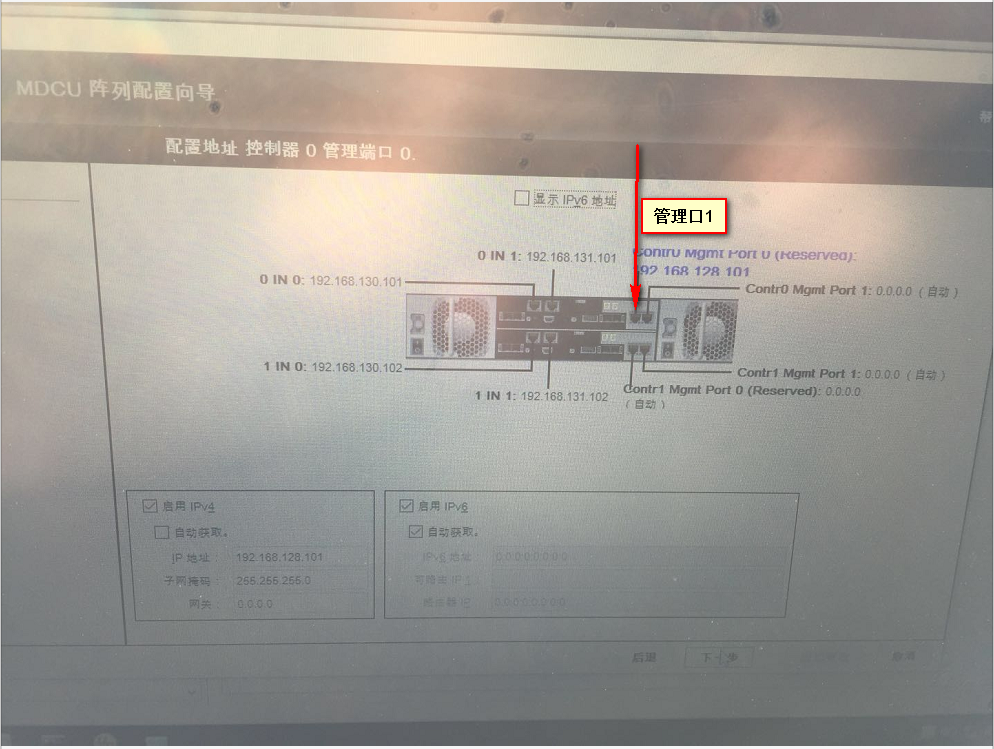

将PC的IP地址设置成192.168.128.100,用网线连接md3820i的上边mgnt的第一个口,如图所示,确保PC能够ping192.168.128.101

md3820i配置

打开Modular Disk Storage Manager Client(这个工具可以从官网上去下载),通过IP手动添加阵列或者自动扫描,可以进行各网口IP地址的设置,然后进行iSCSI会话的创建,建立主机与阵列间的通信,这里需要取另一主机,将IP设置成192.168.130.100,网线连接到阵列的第一个iSCSI IN口,上图中的0 IN 0,确保可以ping192.168.130.101

接着创建虚拟磁盘,大小不要设得太大,根据实际情况而定

Windows如何使用

打开iSCSI Initiator(程序–>管理工具)

md3820i配置

在目标栏的下方目标处输入阵列的IP地址192.168.130.101,然后点击快速连接,点击确定。然后点击我的电脑–>管理–>存储–>磁盘管理,格式化新的分区,格式化完成后就可以进行读写了。

Linux如何使用

安装工具软件

sudo apt-get install open-iscsi

操作阵列都是通过iscsiadm这个命令来完成的,下面给出常用的几条命令

探测

 sudo iscsiadm -m discovery -t sendtargets -p 192.168.130.101

登录

sudo iscsiadm -m node --login

登出

sudo iscsiadm -m node --logout

指定阵列

sudo iscsiadm -m node -T iqn.* -p 192.168.130.101

查看

sudo iscsiadm -m session

如果不希望每次使用阵列时都输一大堆的命令,可以按下面操作进行配置

修改/etc/iscsi/initiatorname.iscsi内容为

InitiatorName=iqn.1984-05.com.dell:powervault.md3800i.600a098000d12b7b000000005a747bd5

这串字符是存储的唯一标识,可以从探测输出中得到

修改/etc/iscsi/iscsid.conf

node.startup = automatic

其它配置项可以根据实际情况进行修改,然后重启系统

sudo fdisk /dev/sdb

创建分区

mkfs.ext4 /dev/sdb1

创建挂载点

mkdir /opt/data/storage

修改/etc/fstab实现自动挂载

/dev/sdb1 /opt/data/storage ext4 defaults 0 2

参考资料
